概述

LPB3074系列是一款专用于4-7串锂离子电池或锂聚合物电池组的低功耗保护芯片，内部集成了高精度电压检测电路，电流检测电路，温度检测电路，两个N沟道MOSFET的驱动，电池被动均衡电路，负载检测和充电器检测电路等。通过检测每串电池的电压、充放电电流、温度等信息，控制外部充放电MOSFET，实现电池过充电、过放电、充电过流、放电过流、短路，电池充放电高温等保护功能。

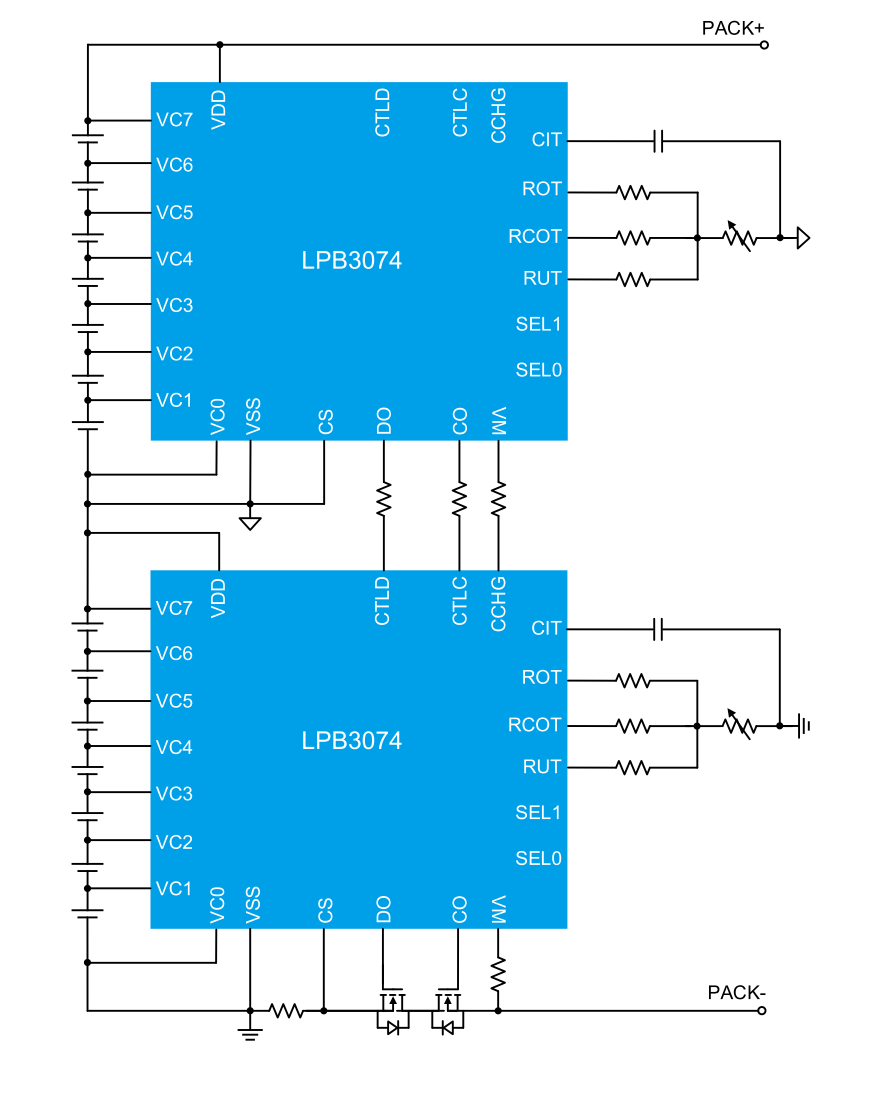

LPB3074集成了电池被动均衡功能，无需MCU控制可实现电池均衡，延长电池组续航时间和电池循环寿命。LPB3074 集成了级联功能，可应用于超过7串的电池组。

应用

◆ 电动工具电池组
◆ 电动自行车，电动滑板车
◆ 后备电源，储能电源
◆ 锂离子及锂聚合物电池组

数据参数

电池节数

4～7

过充检测电压(V)

4.25

过充恢复电压(V)

4.15

过放检测电压(V)

2.5

过放恢复电压(V)

2.8

过流检测门限

100mV

0V 充电

N

过充电压检测精度(mV)

25

级联

Y

均衡

Y

集成MOS内阻(mΩ)

Ext

静态电流(uA)

20

特点

High accuracy,OTP（Adj.), cell balancing,cascading connection available

封装

SSOP24

特征

◆ 电池过充电保护功能：
◆ 保护电压 3.65V, 3.75V, 3.85V, 4.0V, 4.175 V~4.5V 精度 ±25 mV，步进 25 mV
◆ 迟滞电压 0.1V, 0.15V, 0.2V，精度 ±50mV
◆ 电池过放电保护功能：
◆ 保护电压1.5V, 2.2V~2.8V, 精度 ±50 mV, 步进 100mV - 恢复电压 2.0V, 2.7V, 3.0V, 精度 ±100mV
◆ 3段放电过流保护功能：
◆ 放电过流保护电压1 0.05V~0.10V，精度 ±5mV, 步进 50mV
◆ 放电过流保护电压2 0.10V~0.30V, 精度 ±10mV, 步进 100 mV
◆ 短路保护电压 0.20V~0.60V, 精度 ±20 mV，步进 200 mV
◆ 充电过流保护功能
◆ 保护电压 -0.01V~-0.05V, 精度 ±5 mV，步进 10 mV
◆ 电池被动均衡功能
◆ 均衡开启电压 3.525V, 3.875V, 4.05V~4.125V, 精度 ±25 mV, 步进 25 mV
◆ 支持级联功能
◆ 可选支持低压充电或禁止低压充电
◆ 外部电阻配置充放电高温保护阈值
◆ 充电器检测及负载检测功能
◆ 外部电容配置放电过流保护延时
◆ 电池断线保护功能
◆ 低功耗：
◆ 工作时 15.0 µA (典型值) (Ta =+25°C)
◆ 休眠时 5.0 µA (典型值) (Ta = +25°C)
◆ ESD等级:
◆ Human Body Model: 2kV
◆ Charged Device Model: 1kV
◆ 封装: SSOP24
◆ 符合RoHS标准，无铅
